電子設備已經成為現代生活中不可或缺的一部分，尤其是電路板在各種設備中起著極其重要的作用。然而，由于長時間使用或錯誤使用，電路板可能會出現各種故障。本文將通過一個實例分析圖來討論電路板維修的過程。

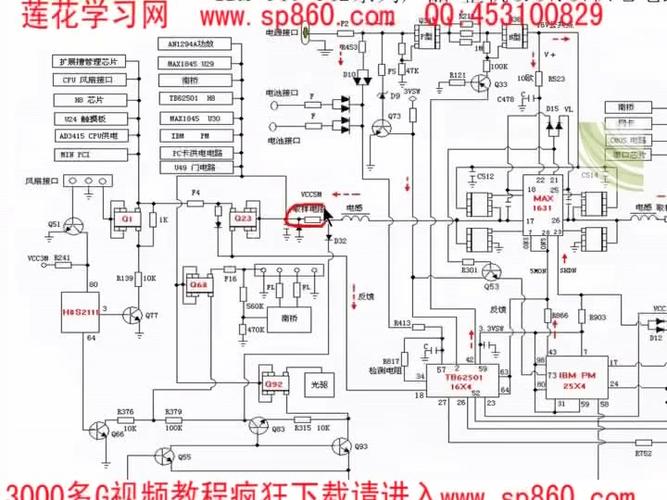

實例分析圖描述

這個實例分析圖描述的是一個電路板上的故障點和維修方法。從圖中可以看到，故障發生在電路板的中央位置，周圍有幾個無損壞的部分。維修師傅可以根據圖中的線路連接情況來判斷故障可能出現的位置。此外，圖中還標注了每個元件的名稱和規格，有助于維修師傅進行維修時的定位和替換。在實際維修過程中，維修師傅可以按照圖中的維修步驟一步一步進行。

故障分析和維修步驟

根據實例分析圖，我們可以先進行故障分析。從圖中的連接線路來看，故障點附近有一個被標記為C1的電容，很有可能是故障點。我們可以先檢查這個電容是否正常工作，如果發現問題，可以試著替換一個新的電容。如果替換后故障仍然存在，可以繼續進行以下步驟。

根據實例分析圖，故障點周圍還有兩個被標記為R1和R2的電阻。這兩個電阻是故障點附近的有關元件，可能與故障有關。我們可以使用萬用表來檢測這兩個電阻的阻值，看是否存在異常。如果阻值異常，可以替換一個新的電阻。如果替換后故障仍然存在，我們可以進行下一步的檢查。

根據實例分析圖，故障點附近還有一個被標記為U1的芯片。我們可以檢查這個芯片是否正常工作。如果有條件，我們可以使用專業的測試設備對芯片進行測試。如果芯片出現故障，替換一個新的芯片可能解決問題。

如果以上步驟都沒有解決故障，我們可以考慮檢查其他連接線路和元件。通過分析圖中的連接線路，我們可以依次進行檢查和替換，直到找到問題所在。

結論

電路板的維修需要豐富的知識和經驗。通過實例分析圖，我們可以更加方便地定位故障點，找到可能出現問題的元件。然后，我們可以通過一系列的檢查和替換步驟來逐步解決故障。然而，維修電路板是一項復雜而精細的工作，需要仔細和耐心，并且有時也需要專業的設備。希望本文提供的實例分析圖和維修步驟對讀者在電路板維修中有所幫助。
